Температурни сонди

Какво е термодвойка?

Термодвойките измерват температурата чрез комбиниране на два различни метала. Благодарение на тяхната гъвкавост, ниска цена и здравина,  те се превърнаха в една от най-популярните опции за точно наблюдение и измерване на температурата в различни среди.

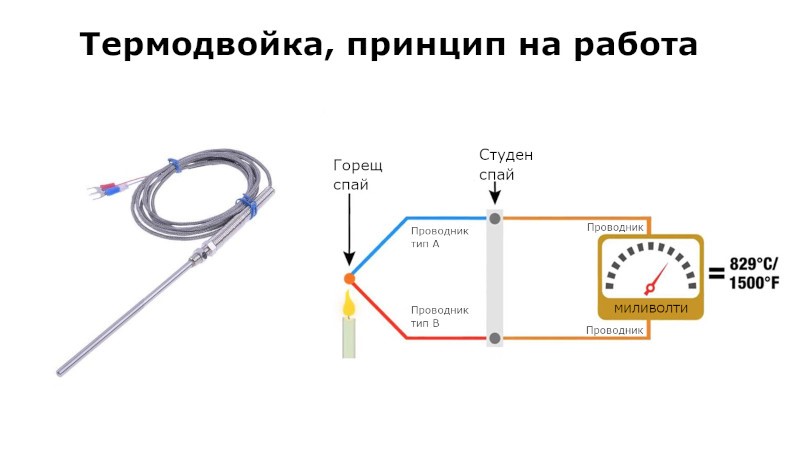

Принцип на работа

Термодвойката измерва температурата чрез съединението на два различни метални проводника. Тези проводници генерират напрежение, което варира в зависимост от температурната разлика между краищата на сензора, което позволява да се определи точната температура в точката на измерване. Това явление се нарича Ефект на Seebeck, което е в основата на работата на термодвойките. Това генерирано напрежение се преобразува. Важно е да се отбележи, че изходният сигнал от термодвойките е много малък, обикновено в миливолта, така че е необходима верига за усилване, за да се преведе този сигнал в управляема цифра.

Видове термодвойки

Има няколко видове  термодвойки, всеки от които е проектиран за различни температурни диапазони и условия на околната среда. Най-често използвани са:

Термодвойки тип K

Те се срещат в две разновидности: хромел (сплав от никел и хром в съотношение 90/10) и алумел (сплав от никел и алуминий с допълнителни добавки в съотношение 95% никел, 2% магнезий, 2% алуминий и 1% силикон).

Термодвойки тип J

Те са сплав от желязо и константан и със сравнително по-ниска чувствителност от типа K.

Терморезистор тип Pt100

Това е комплексна сплав от редки метали и платина, което предопределя високата точност на измерваните резултати и ниската степен на вариации. Pt100 e стандартен термосензор с номинално съпротивление от 100 Ω при 0°C.
